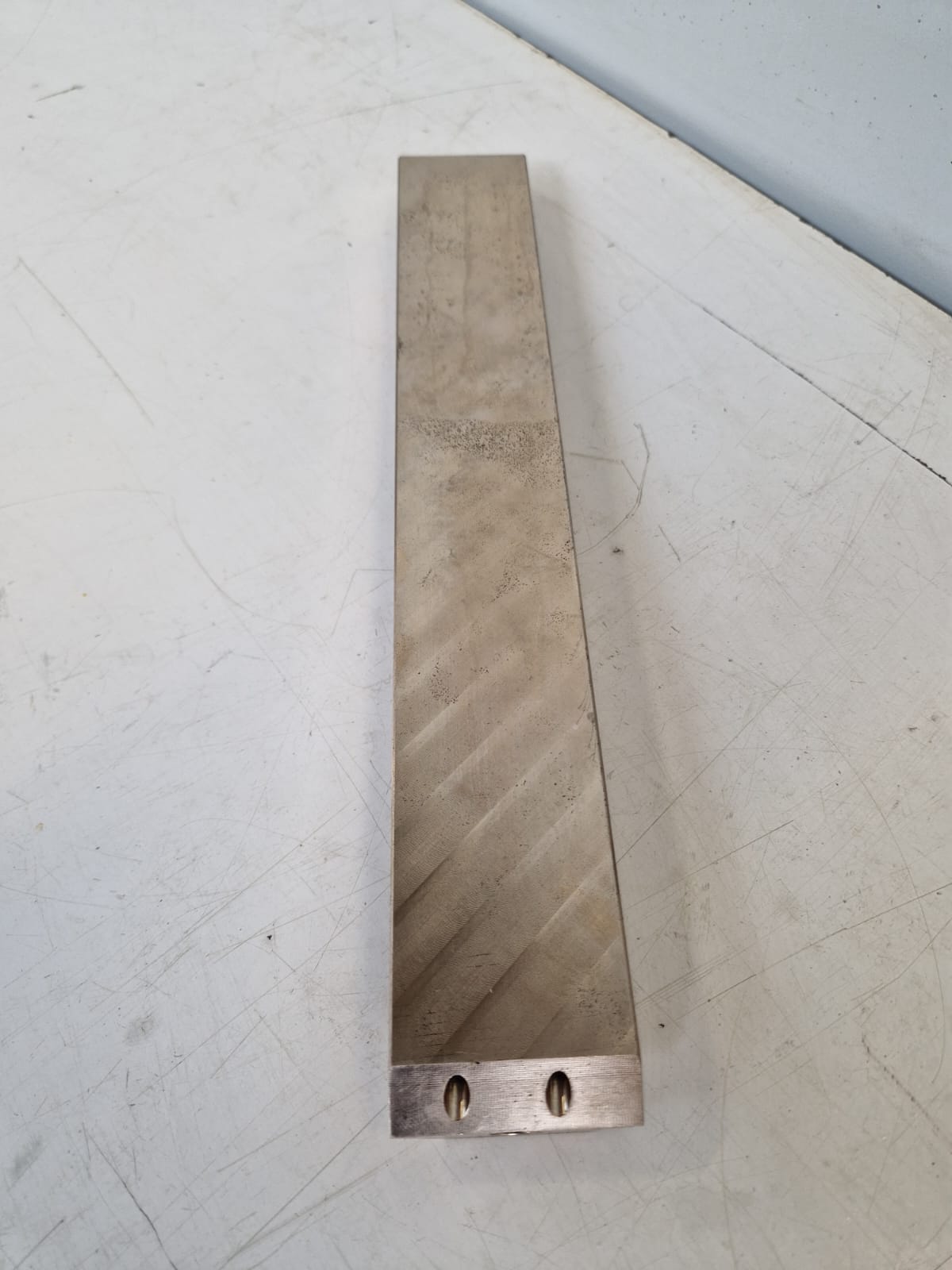

L’Ampco 21 è una lega rame-berillio particolarmente resistente all’usura, alla corrosione e adatta per applicazioni ad alta sollecitazione meccanica o termica, tipica di componenti in ambienti industriali.

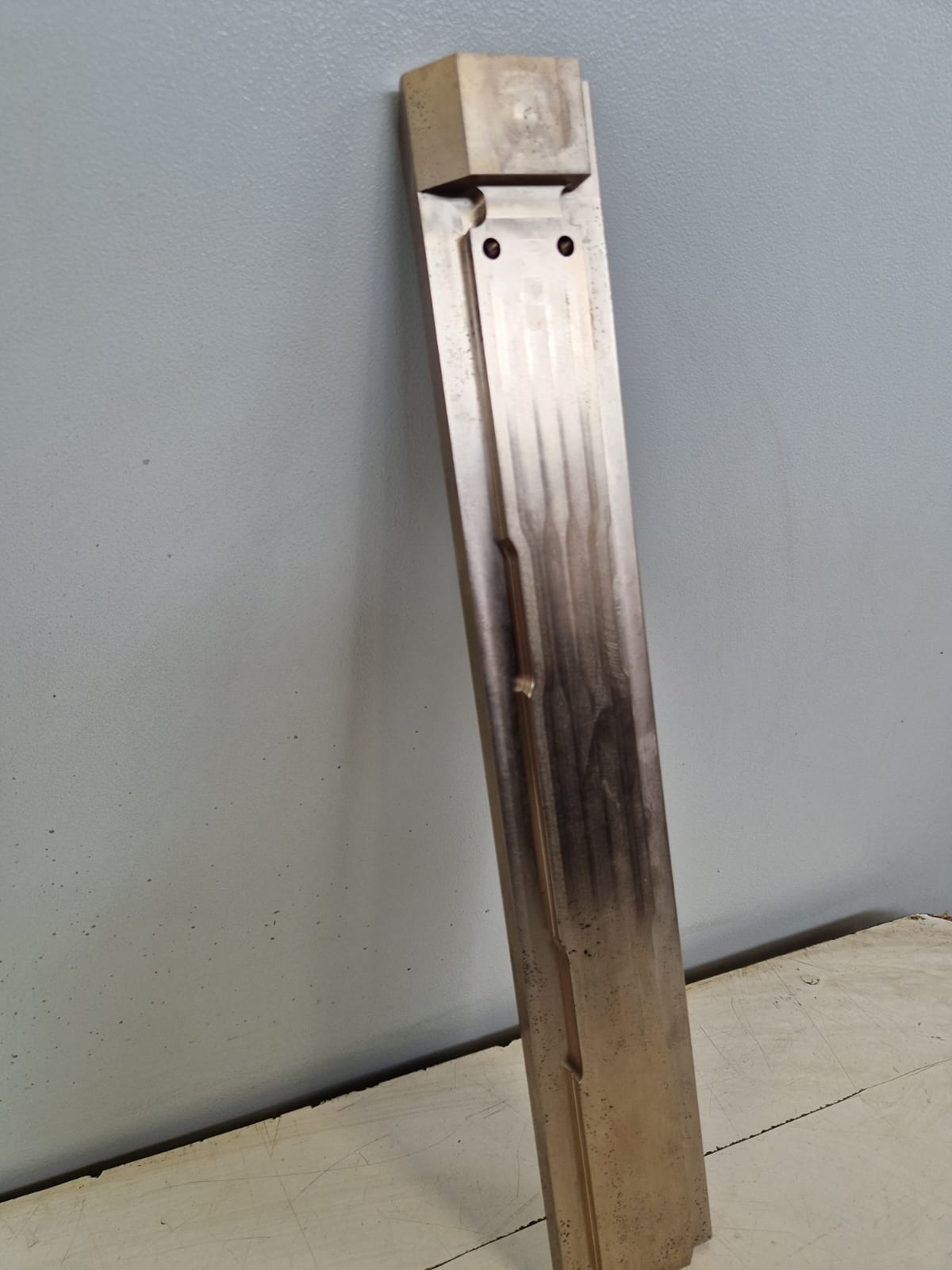

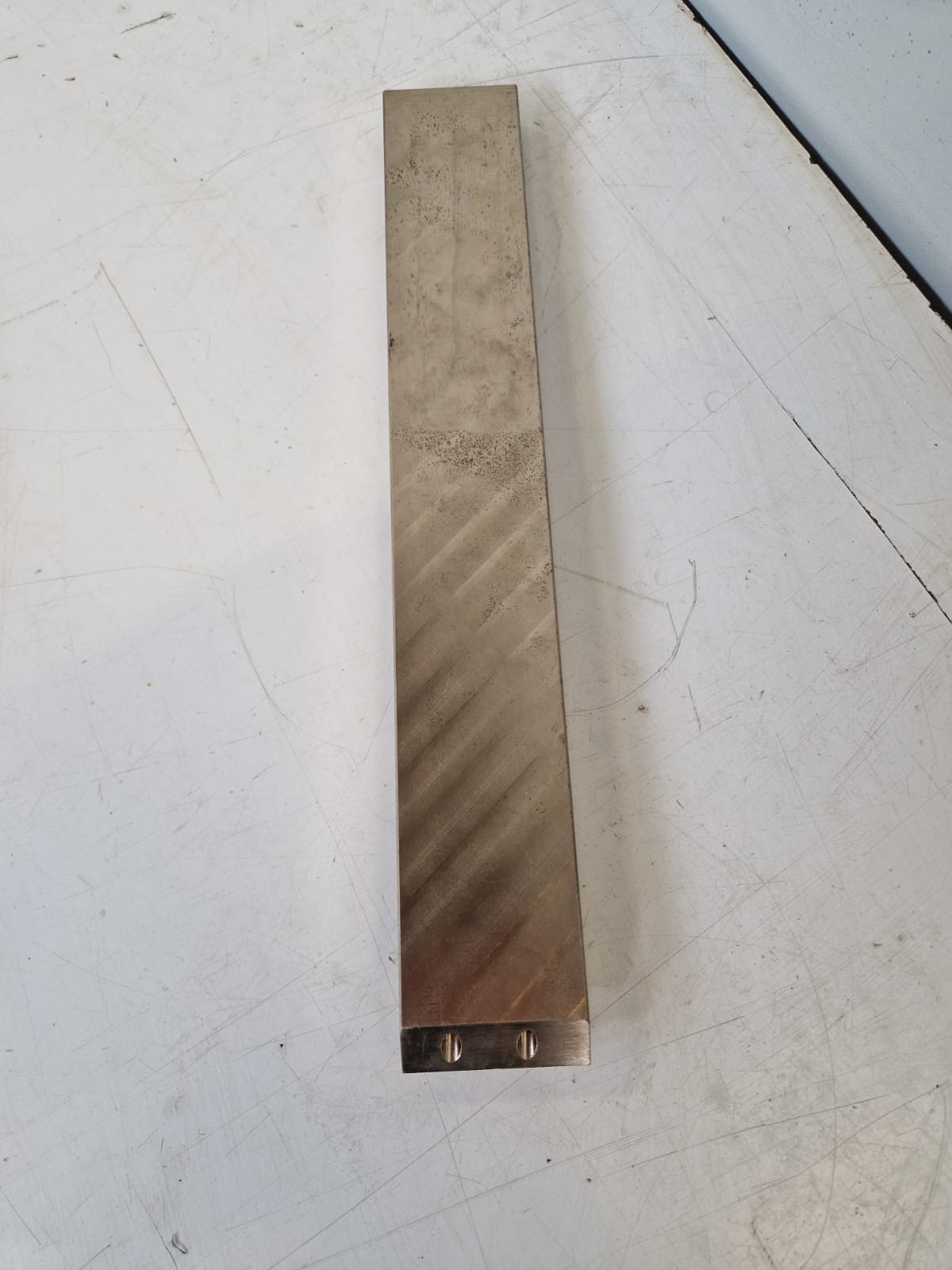

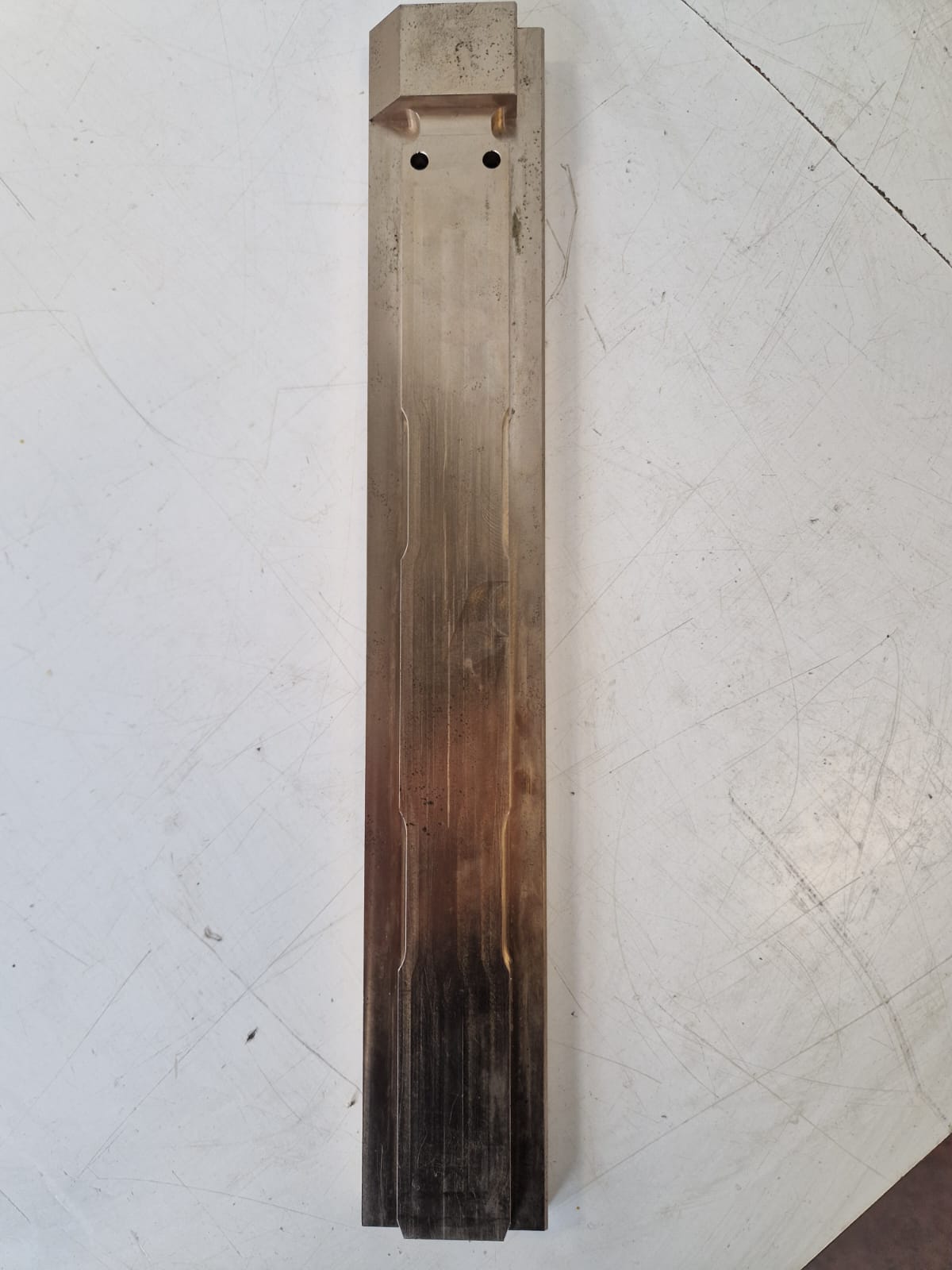

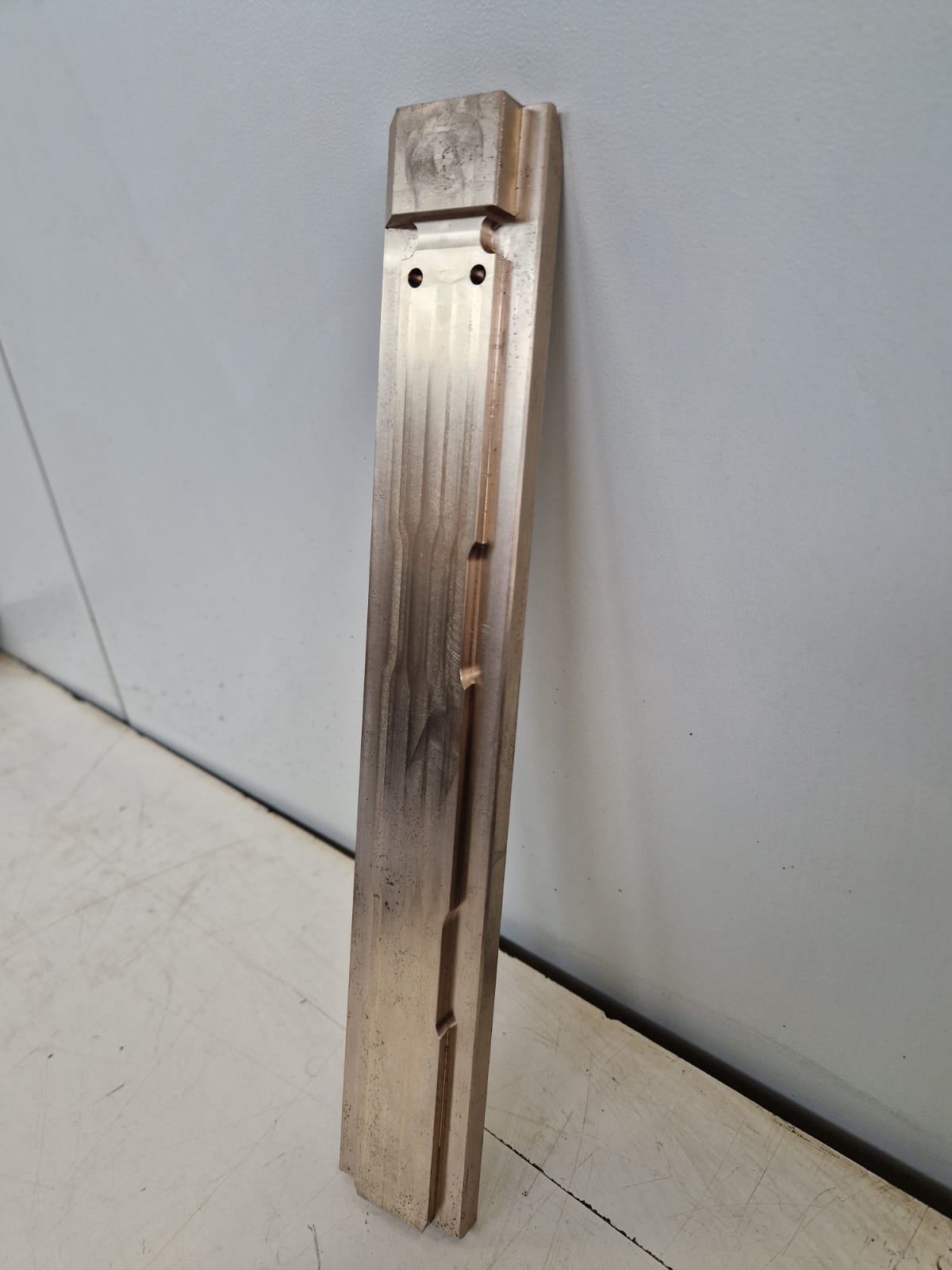

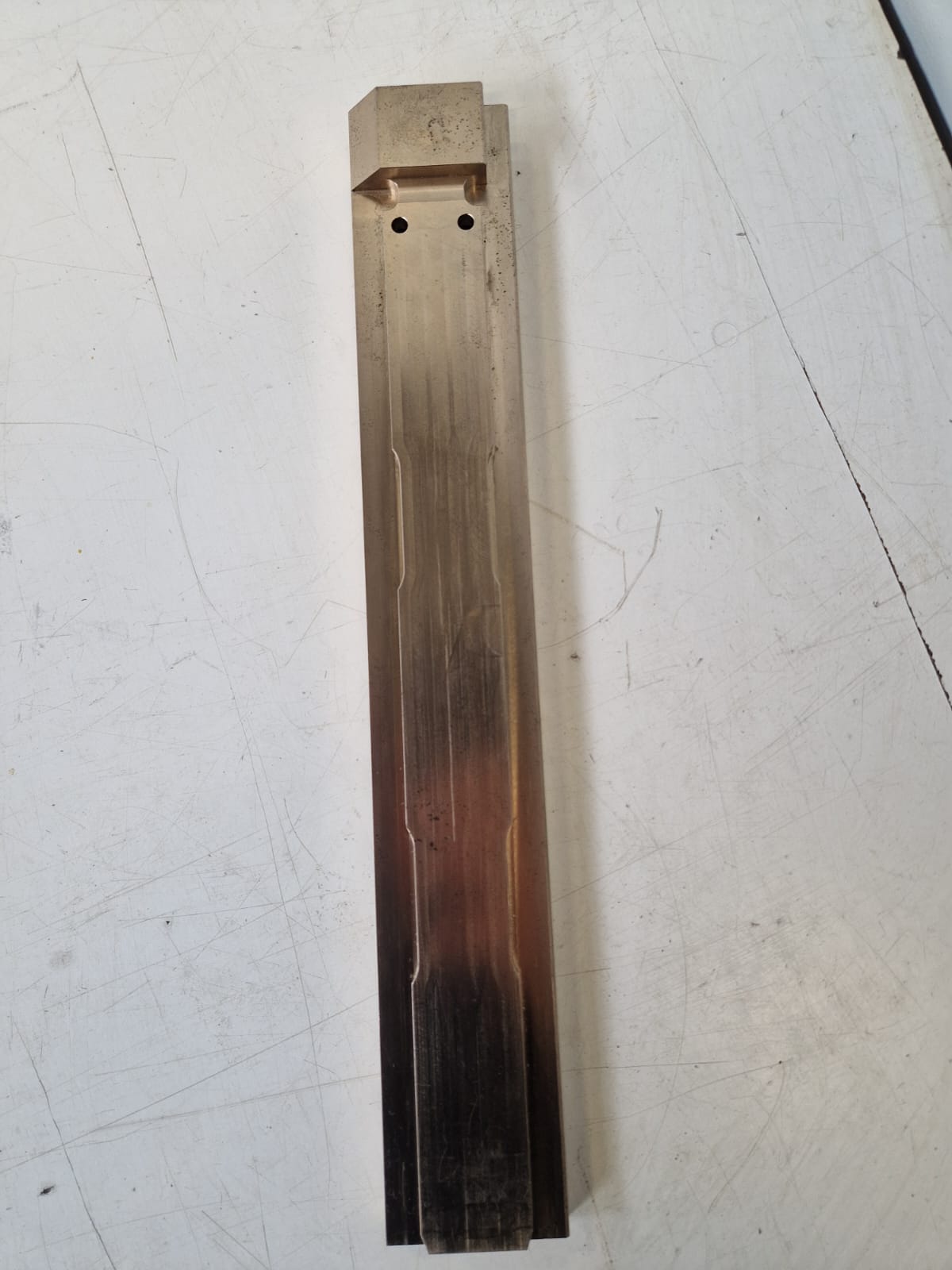

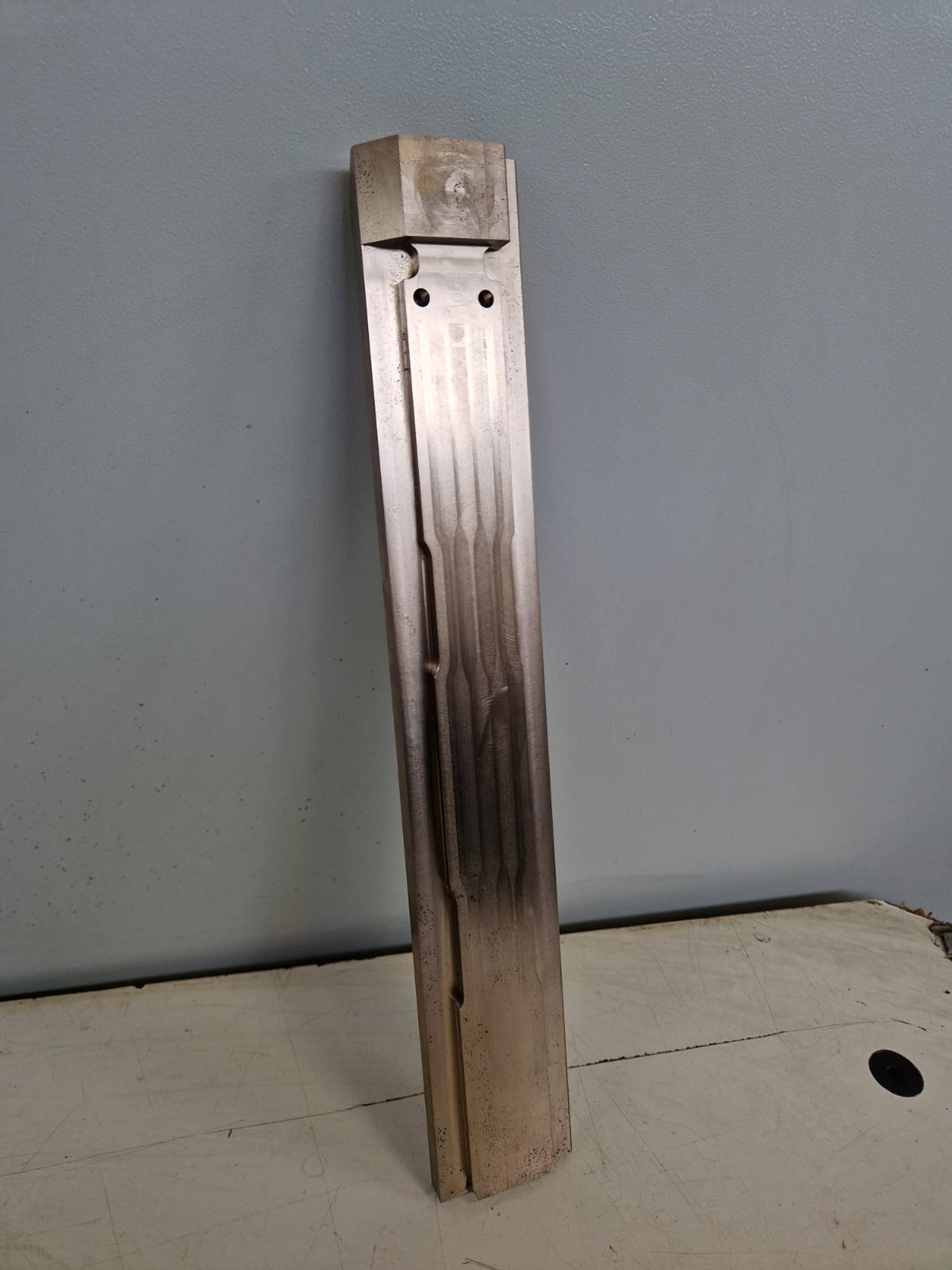

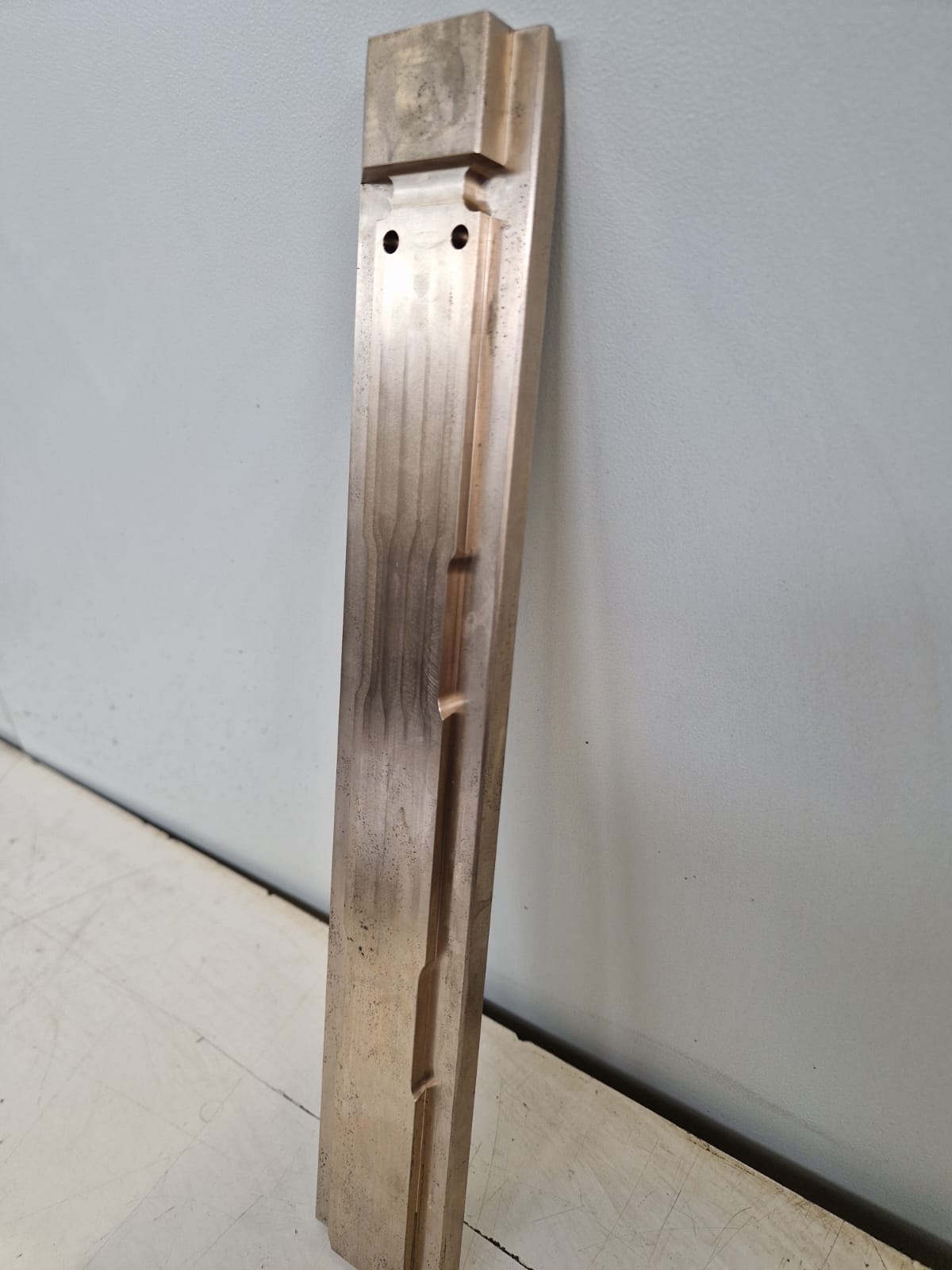

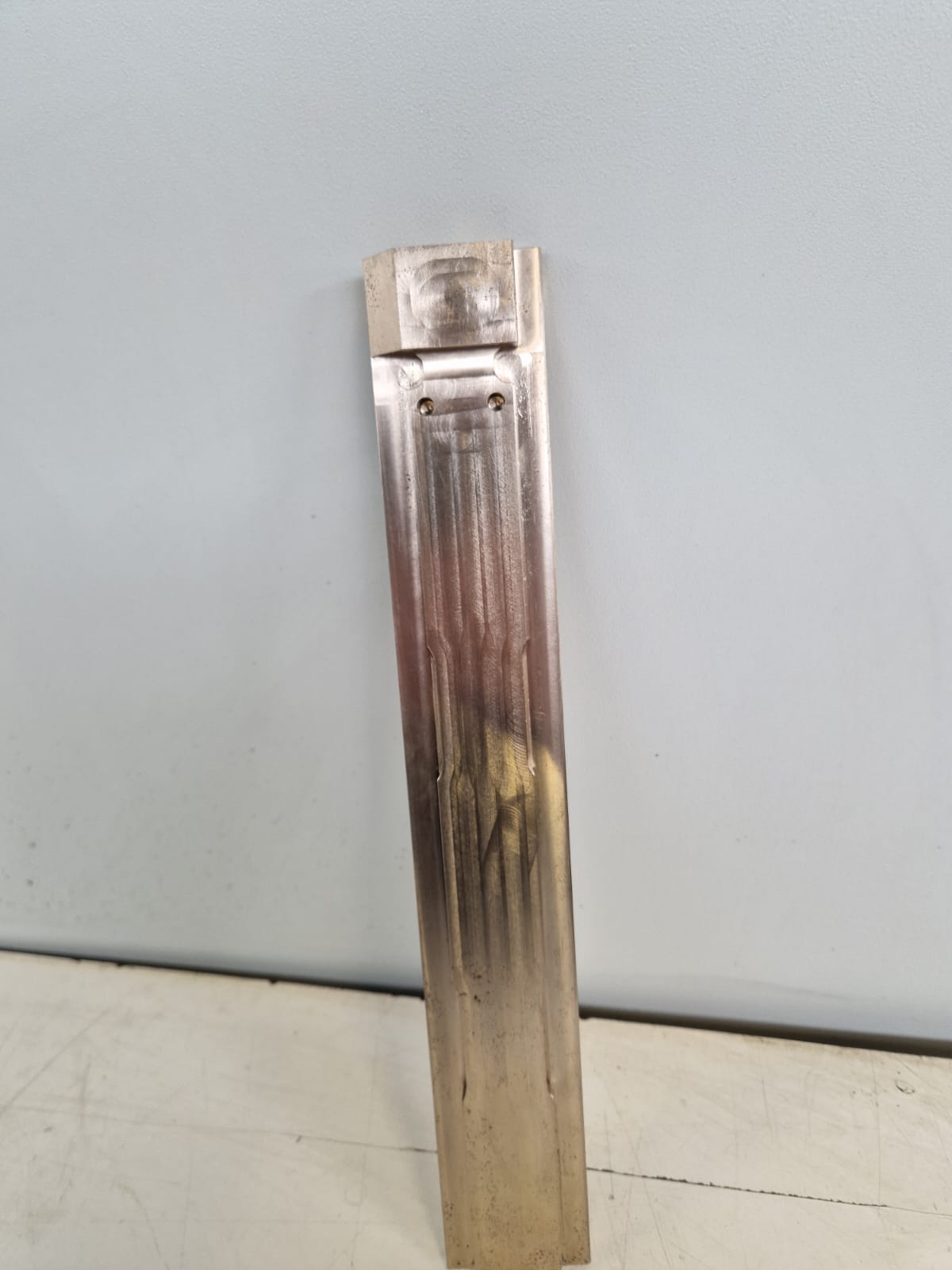

Caratteristiche tecniche del pezzo:
- Altezze e accoppiamento conico con tolleranze centesimali:
- Le quote in altezza e le superfici coniche devono essere lavorate con tolleranze molto strette, fino al centesimo di millimetro (0,01 mm).
- Questo implica una lavorazione di precisione, probabilmente su macchine CNC di alta qualità, per garantire un perfetto accoppiamento tra componenti (es. coni maschio-femmina).
- Sottosquadra di 6 gradi con tolleranza di 0,01 mm:
- La sottosquadra è un angolo negativo (qui di 6°) solitamente difficile da lavorare perché non accessibile con utensili standard.
- Richiede utensili inclinati o lavorazioni a 5 assi.
- La tolleranza di 1 centesimo impone un controllo dimensionale molto rigoroso, sia durante che dopo la lavorazione.
- Fori inclinati per passaggio acqua:
- Questi fori servono probabilmente al raffreddamento del componente.
- Sono inclinati (non perpendicolari alle superfici), quindi devono essere forati con angolazione precisa, anch’essa con tolleranza controllata.
Tipologia di lavorazioni coinvolte:
- Fresatura CNC di precisione
- Foratura inclinata (multiasse o utensili speciali)
- Controllo dimensionale con strumenti di alta precisione (es. macchine di misura a coordinate – CMM)
Obiettivi del lavoro:
- Massima precisione in accoppiamento e geometrie critiche
- Affidabilità meccanica e termica del componente
- Perfetto controllo della tolleranza, per evitare malfunzionamenti o giochi indesiderati in accoppiamenti meccanici
